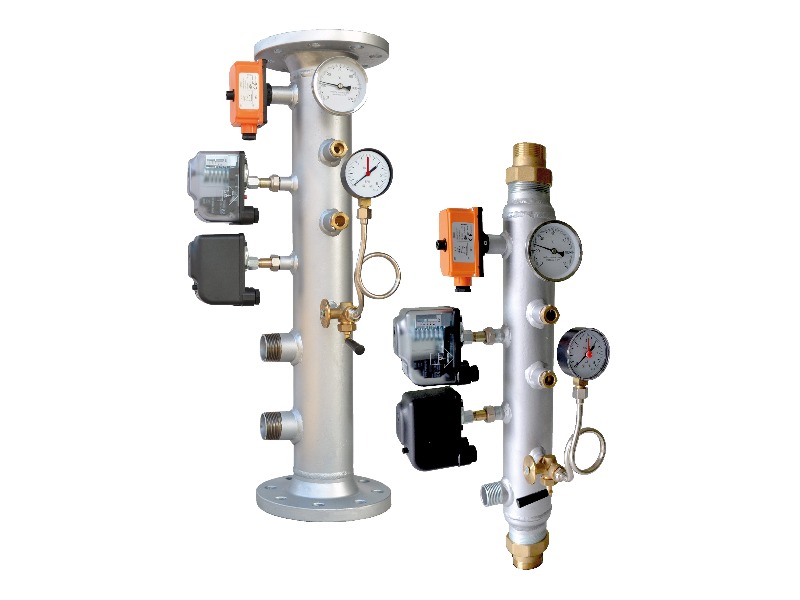

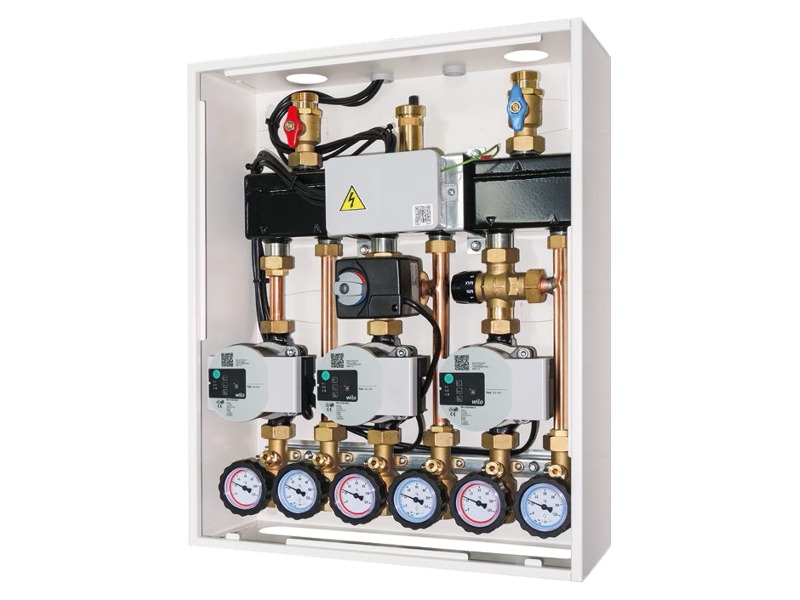

COMPONENTI CENTRALI TERMICHE

Raggruppa i dispositivi di sicurezza e controllo previsti dalla raccolta R Ed. 2009

VERSIONE FILETTATA

Caratteristiche tecniche:

- Corpo in acciaio zincato filettato M. con bocchettoni M.

- Riduzioni ø 1/4" per attacchi pressostati

- Pressione max. esercizio: 10 bar

- Temperatura di impiego: 0° ÷ 110°C

VERSIONE FLANGIATA

- Corpo in acciaio zincato flangiato UNI 1092-1 PN10/16

- Riduzioni ø 1/4" per attacchi pressostati

Altre caratteristiche tecniche come la versione filettata.

I collettori possono essere installati sia in verticale che in orizzontale.

DISPOSITIVI NON INCLUSI.

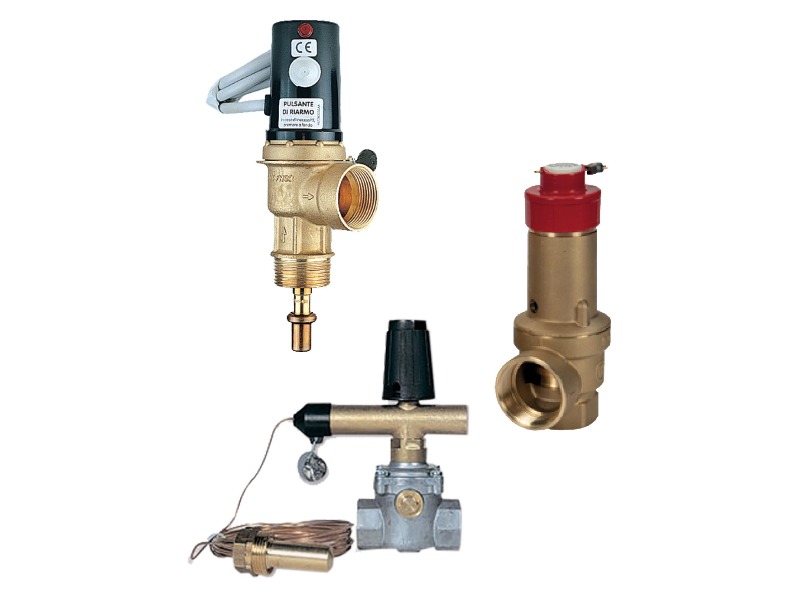

- Valvole intercettazione combustibile qualificate e tarate INAIL

- Valvole di scarico termico qualificate e tarate INAIL

- Valvole di sicurezza a membrana qualificate e tarate INAIL

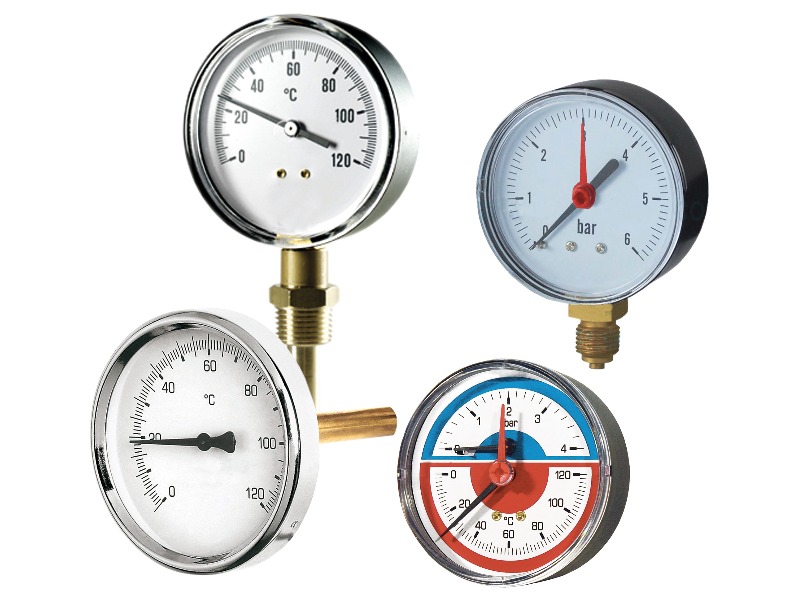

Disponiamo di una vasta gamma di termometri e manometri di vario tipo, utili a verificare le temperature e le pressioni dell'acqua all'interno di una rete idrica.

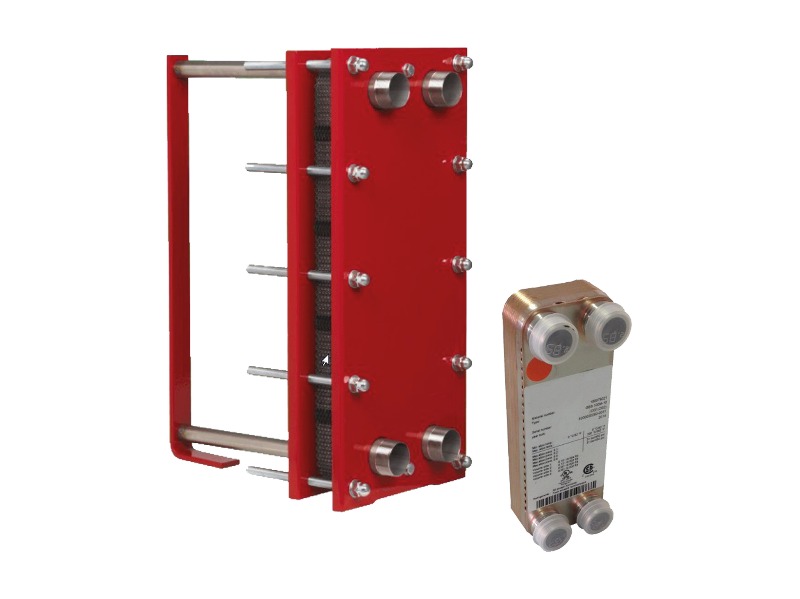

SCAMBIATORI DI CALORE A PIASTRE ISPEZIONABILI

Idonei per: la produzione istantanea di acqua calda sanitaria, impianti di riscaldamento, termocucine, termocamini, piscine, ecc.Condizionamento dell'aria, refrigerazione industriale, recupero calore.

SCAMBIATORI DI CALORE A PIASTRE SALDOBRASATE DA 16 E 30 BAR

Idonei per: la produzione istantanea di acqua calda sanitaria, impianti di riscaldamento, caldaie murali, sottostazioni per impianti di teleriscaldamento, energia solare, termocucine, termocamini, piscine, ecc.Condizionamento dell'aria, refrigerazione industriale, recupero calore. Raffreddamento dell'olio, recupero solvente, recupero, energia.

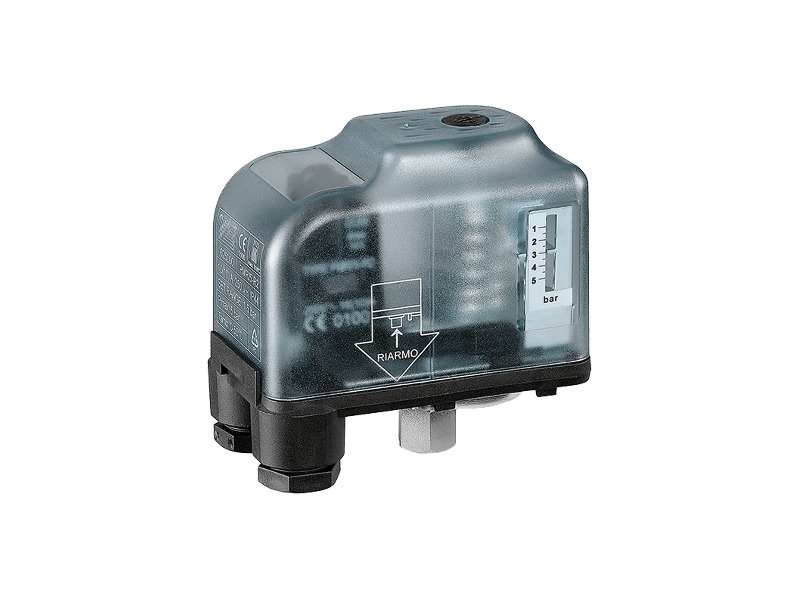

Per impianti di riscaldamento

- Soddisfa i requisiti di sicurezza della direttiva 2014/68/CE PED

- Attacco: 1/4" G

- Campo di regolazione: 2,0 ÷ 4,5 bar

- Campo di temperatura fluido: 20° ÷ 110°C

- Pressione max.: 5 bar

- Protezione: IP 44

- Corrente nominale: 16 (10) A

- Tensione max: 250 Vac

Per impianti di riscaldamento

- Soddisfa i requisiti di sicurezza della direttiva 2014/68/CE PED

- Attacco: 1/4" G

- Campo di regolazione: 0,5 ÷ 1,7 bar

- Campo di temperatura fluido: 20° ÷ 110°C

- Pressione max.: 5 bar

- Protezione: IP 44

- Corrente nominale: 16 (10) A

- Tensione max: 250 Vac

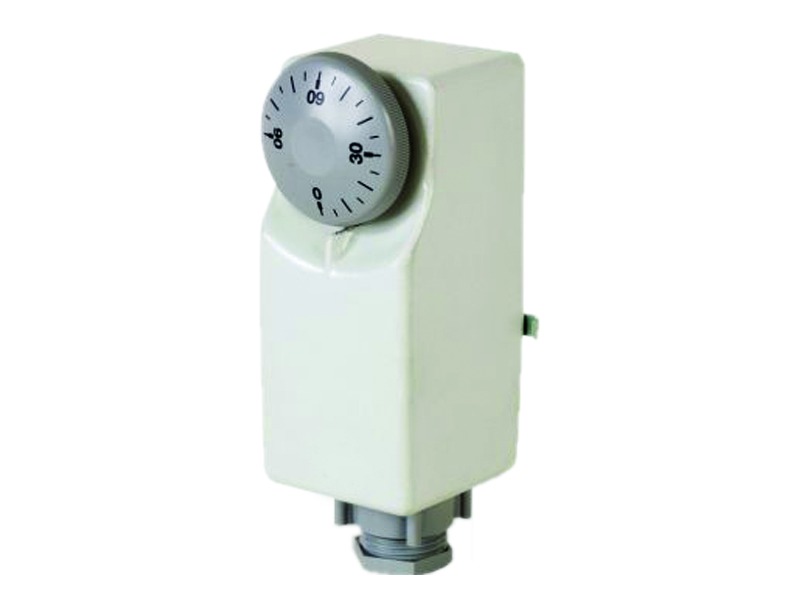

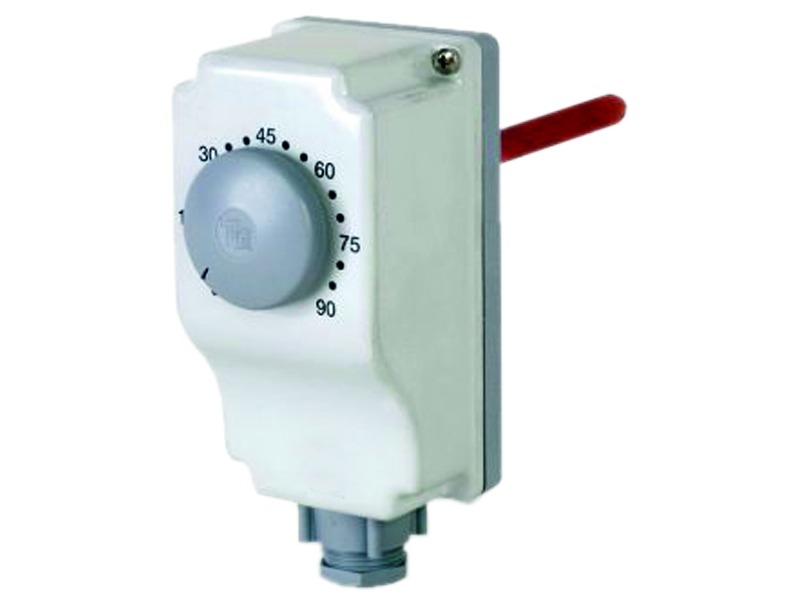

- Regolazione esterna: 0 ÷ 90°C

- Differenziale: 10° ± 2°C

- Tolleranza temperatura: min . ± 4°C - max. ± 6°C

- Protezione: IP40

Secondo norme vigenti

- Regolazione esterna: da 0 ÷ 90°C

- Differenziale: 6 ± 2°C

- Tolleranza temperatura: min. ± 6°C - max. ± 4°C

- Lunghezza guaina: 100 mm

- Protezione: IP43

Secondo norme vigenti

- Valore di taratura fissa 100°C

- Tolleranza: + 0° ÷ -6°C

- Differenziale: 15 ÷ 25°C

- Portata contatti: 16(4) A/250V ~ -6(1)A 400V~

- Tensione impulsiva: 4kV

- Lunghezza guaina: 100 mm

- Protezione: IP43

Secondo norme vigenti

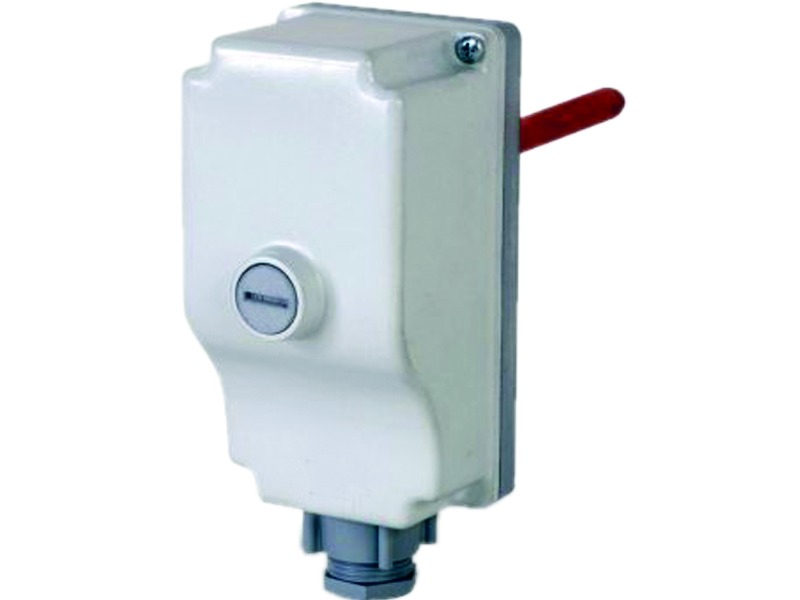

- Valore di taratura fissa 100°C

- Tolleranza: +0 ÷ -6°C

- Differenziale: 15 ÷ 25°C

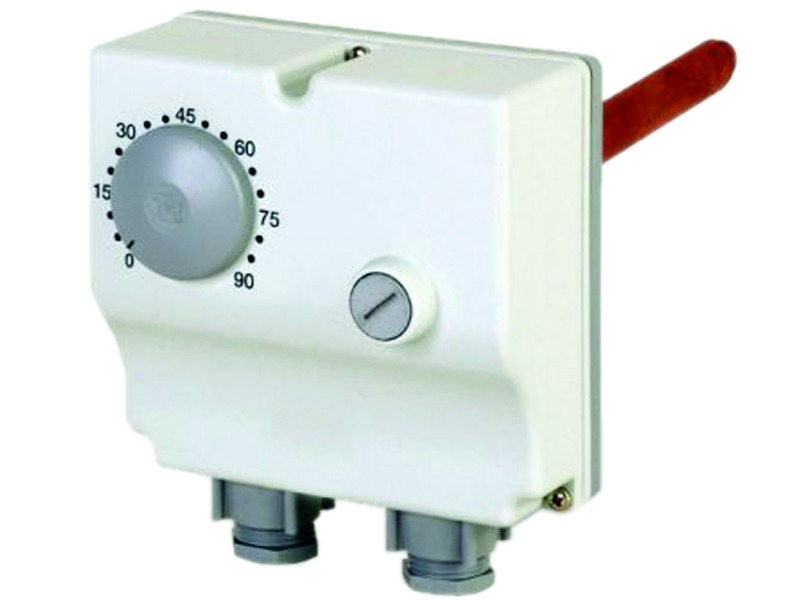

- Campo di regolazione: 0° ÷ 90°C

- Tolleranza temperatura: min. ± 6°C - max. ± 4°C

- Differenziale: 6 ± 2°C

- Riarmo manuale, permesso per temperature inferiori alla Tsetpoint -15/25° C

- Lunghezza guaina: 100 mm

- Protezione: IP43

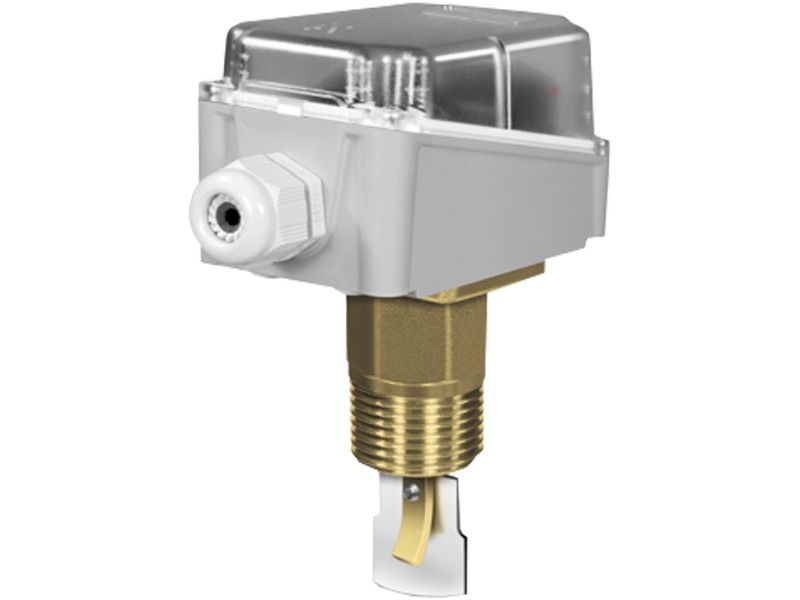

Dispositivo contro la mancanza del flusso dei liquidi non corrosivi quali acqua, olio,

in tubazioni di impianti di riscaldamento, condizionamento e refrigerazione.

- Corpo in ottone

- Raccordo: ø 1”

- Adatto per tubazioni da 1” a 8”

- Pressione max. del fluido: 11 bar

- Temperatura di impiego del fluido: -40° ÷ 120°C

- Protezione: IP 65 classe I

- Microinterruttore stagno alla polvere

- Contatti in commutazione (n.c./n.a.)24...250 Vca 15 (8) A

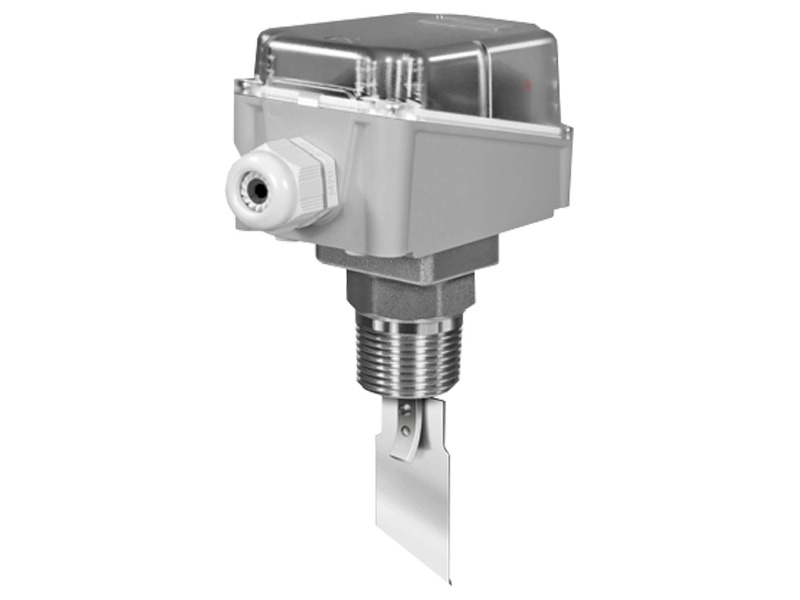

Dispositivo contro la mancanza del flusso dei liquidi corrosivi.

- Corpo in acciaio inox AISI 316 L

- Raccordo: ø 1”

- Adatto per tubazioni da 1” a 8”

- Pressione max. del fluido: 30 bar

- Temperatura di impiego del fluido: -40° ÷ 120°C

- Utilizzo con glicole max. 50%

- Protezione: IP 65 classe I

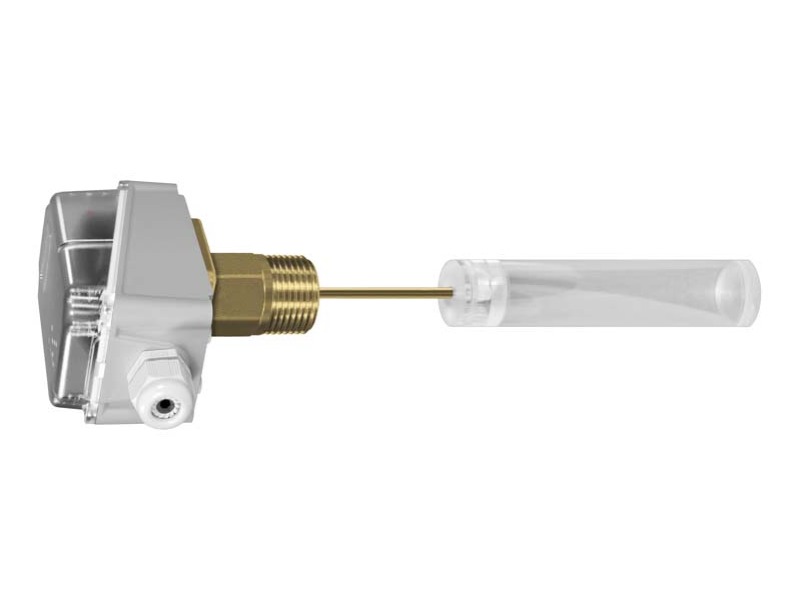

Adatto per acqua e liquidi in genere non corrosivi.

Eì impiegato per la regolazione del livello in serbatoi a pelo libero o sotto pressione. E' possibile la regolazione a diverse altezze d'intervento.

- Corpo, leveraggio in ottone

- Galleggiante acrilico

- Pressione max. del fluido: 11 bar

- Temperatura max. del fluido: 85°C

- Alimentazione: 230 Vac

- Microinterruttore stagno alla polvere

- Contatti in commutazione (n.c./n.a.)24...250 Vca 15 (8) A

- Protezione: IP65 classe I

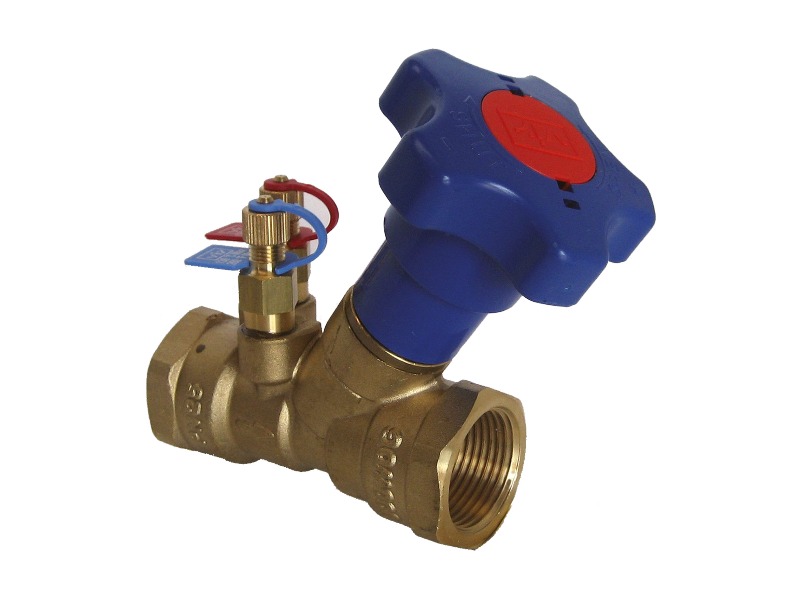

- Misura della portata con dispositivo Venturi

- Corpo in ottone

- Pressione max di esercizio: PN25

(max. 25 bar fino a 100°C, max. 20 bar a 130°C)

- Temperatura min.: -10°C

- Temperatura max.: +130°C in assenza di vapore

- Idonee per miscele di glicole fino al 50%

- Completa di coppia prese pressione

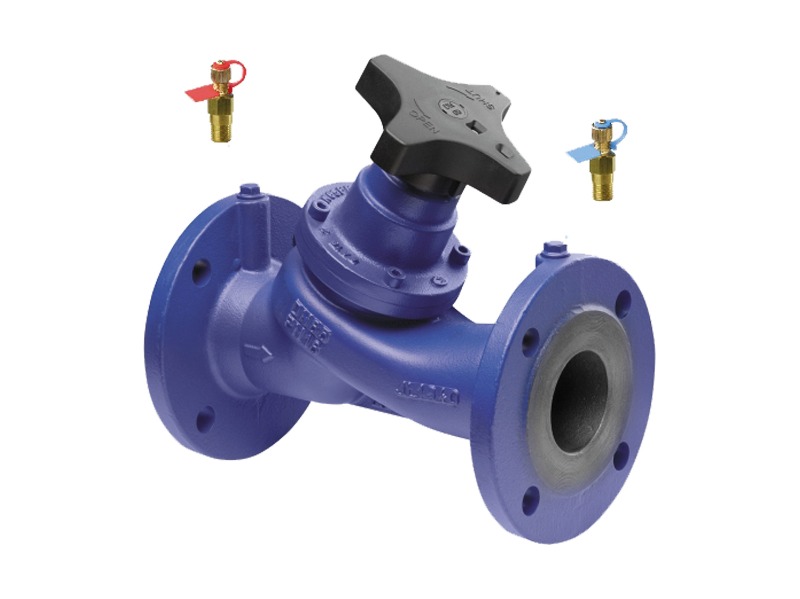

- Corpo in ghisa ASTM A536

- Pressione max di esercizio: 16 bar

- Temperatura: -10° ÷ +120°C in assenza di vapore

- Idonee per miscele di glicole fino al 50%

- Coppia prese pressione incluse (non montate)

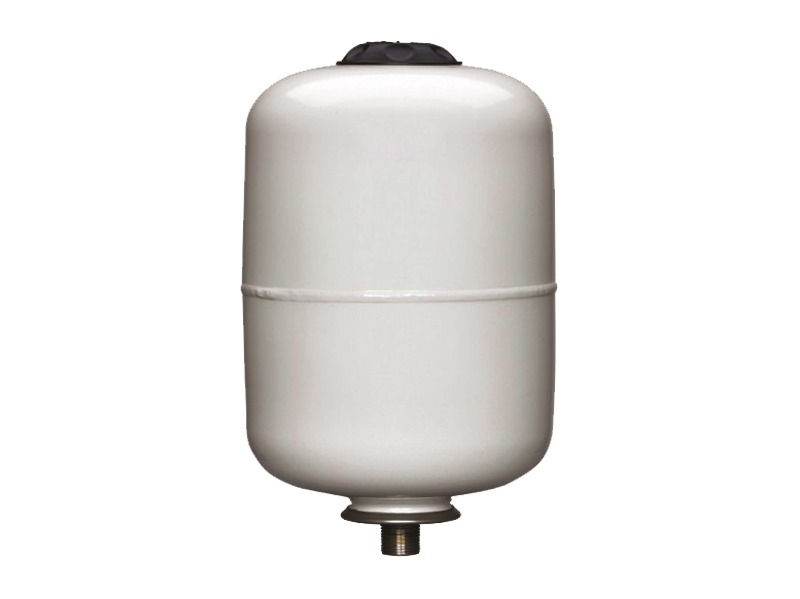

Per riscaldamento, acqua sanitaria calda e fredda, uso alimentare, bollitori, anti colpo d'ariete, elettropompe.

Utilizzo con glicole max. 20% alla temperatura max. di 70°C

- A membrana fissa

- Flangia in acciaio inox

- Precarica: 3,5 bar

- Temperatura di impiego: -10 ÷ +99°

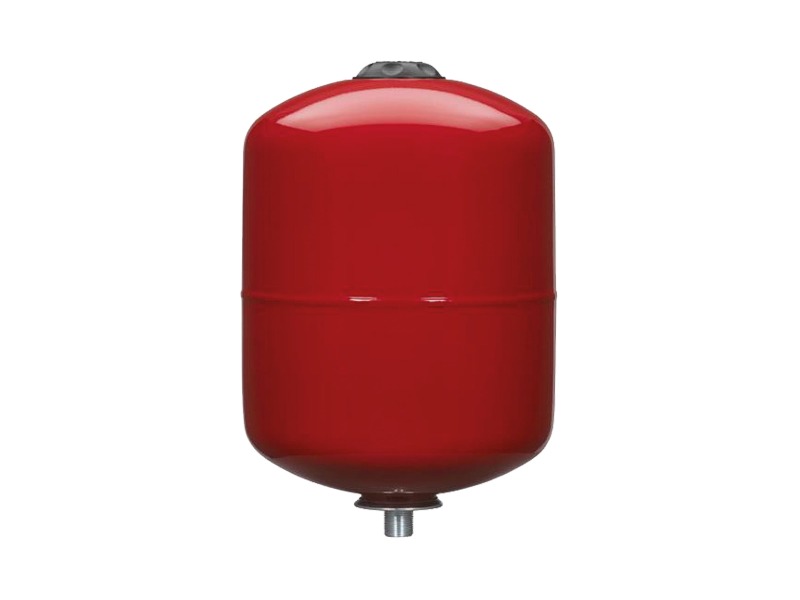

Per impianti di riscaldamento

Utilizzo con glicole max. 20% temp. max. di 70°C

- A membrana fissa

- Flangia in acciaio zincato

- Precarica: 1,5 bar

- Pressione max: 6 bar

- Temperatura di impiego: -10 ÷ +99°C

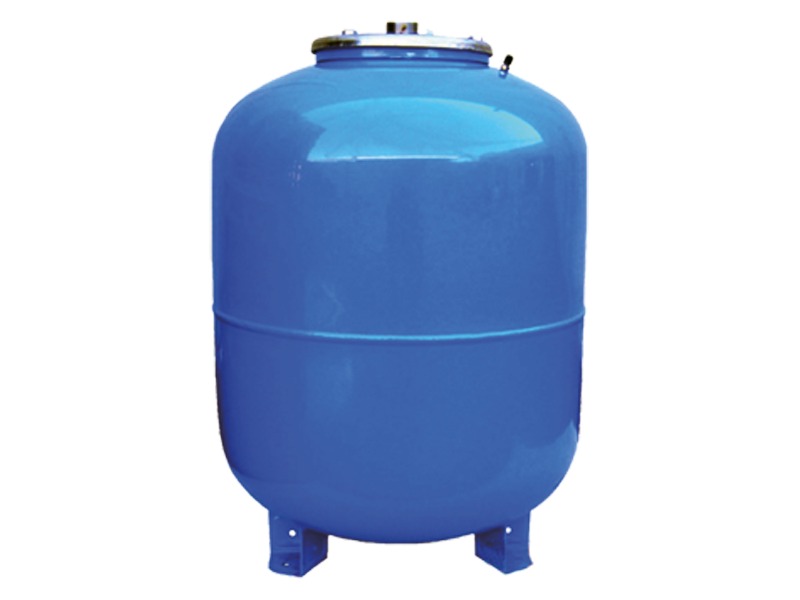

Per impianti sollevamento acqua, riscaldamento, acqua calda sanitaria e uso alimentare.

Utilizzo con glicole max. 20% alla temperatura max. di 70°C

- A membrana intercambiabile per uso alimentare

- Flangia in acciaio inox

- Precarica: 2 bar

- Pressione max: 10 bar

- Temperatura di impiego:-10 ÷ +99°C

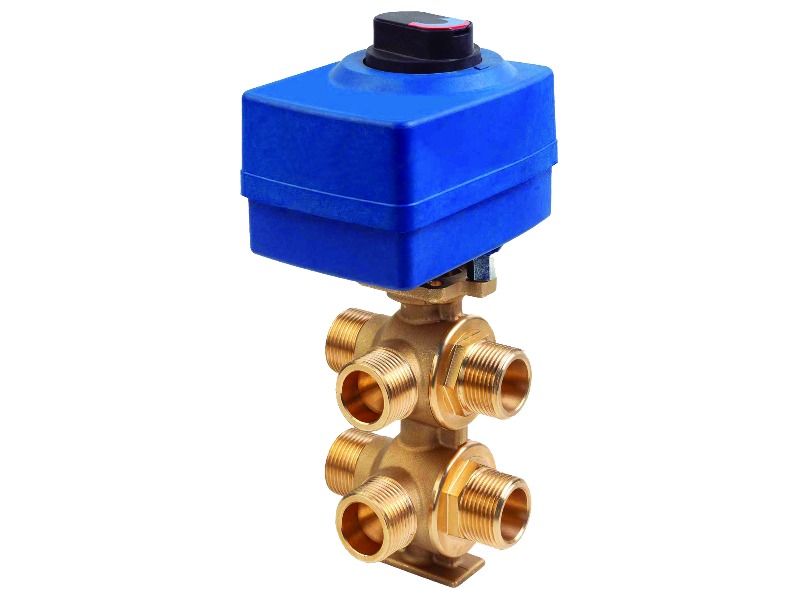

La valvola di zona a sei vie consente di gestire l'alimentazione per una singola utenza da due diverse fonti di energia termica, semplificando così la gestione dei sistemi a 4 tubi, tipicamente utilizzati per il riscaldamento e il raffrescamento.

Una singola valvola a sei vie, dotata di motore e attuatore, può sostituire efficacemente quattro valvole di zona a due vie motorizzate, eliminando la complessità della sincronizzazione per le aperture/chiusure delle due fonti.

- Corpo valvola ottone CW626

- Stelo otturatore: acciaio inox AISI302

- Tenute: PTFE/EPDM/FKM

- Coperchio: PA66GF30

- Tipo di azionamento: On/Off, 3 punti

- Tensione nominale: 230 Vac - 50/60 Hz

- 1 Micro ausiliario di serie: 3(1)A – 250Vac

- Max. pressione differenziale: 2 bar

- Pressione nominale: PN16

- Fluido d’impiego: acqua, soluzioni glicolate max. 50%

- Temperatura del fluido: 2° ÷ 100° C

- Tempi di manovra: 90° in 50 sec.

- Grado di protezione: IP 40

- Lunghezza cavo: 950 mm

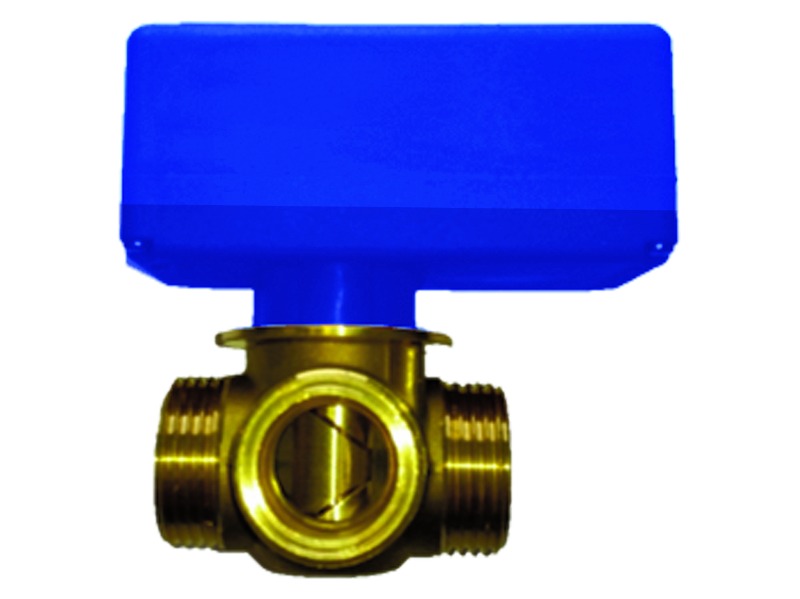

Dati tecnici valvola:

- Corpo e otturatore a farfalla: in ottone - Guarnizione: in EPDM 70

- Pressione nominale PN: 10bar - Temperatura di impiego: +5° ÷ 120°C

Dati tecnici servomotore reversibile con controllo a 3 punti (SPDT):

- Tensione: 230Vac - Fermo elettrico di fine corsa

- Cavo lunghezza 1000 mm - Protezione: IP40

- Micro interruttore ausiliario con contatti puliti (si chiude il contatto quando la valvola comincia ad aprire)

- Coppia di spunto: 10Nm con tempo di intervento 90° in 105 sec.

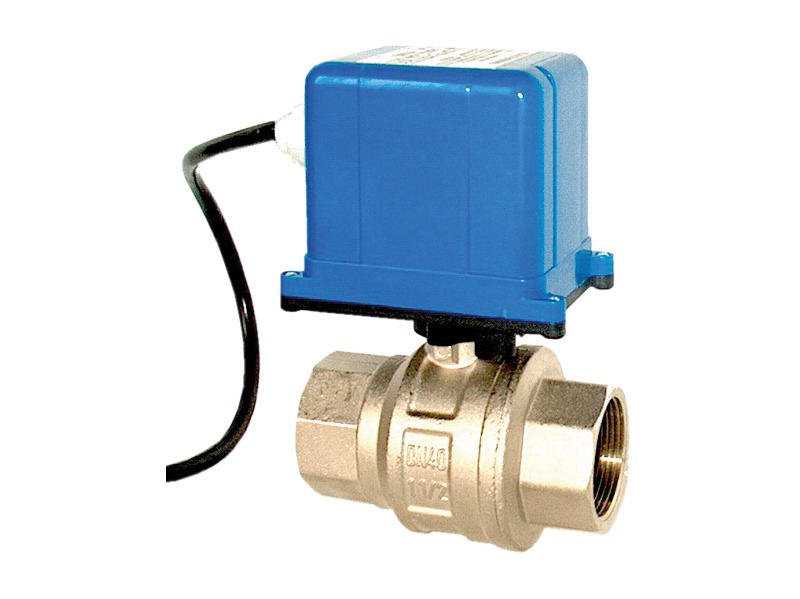

A passaggio totale, ridotto per Ø 3", adatte per impianti di riscaldamento,

condizionamento e acqua sanitaria.

- Corpo ottone stampato

- Pressione max. esercizio: 16 bar

- Temperatura di impiego: 5° ÷ +95°C

Dati tecnici servomotore con relay per comando SPST (ON/OFF):

- Tensione 230 Vac - disponibile versione 24 Vac 50/60 Hz

- Microinterruttori di fine corsa

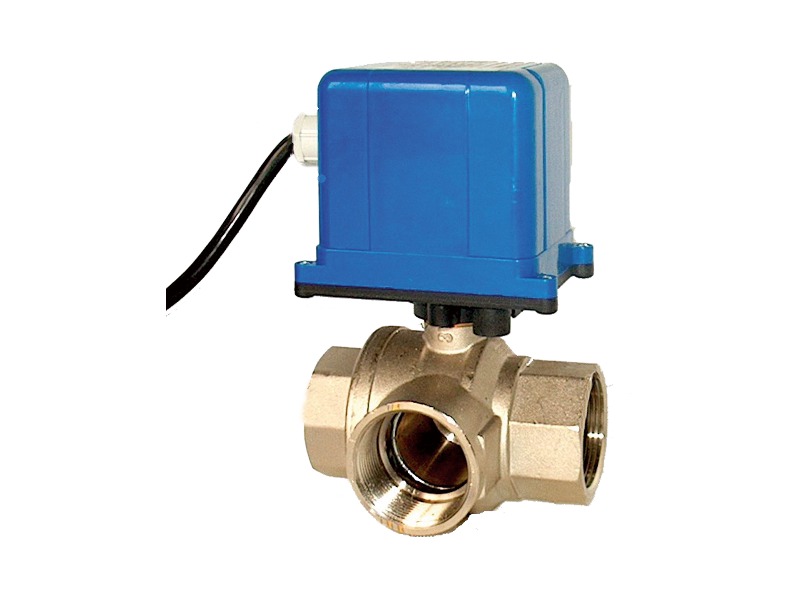

A passaggio totale, ridotto per Ø 3", adatte per impianti di riscaldamento,

condizionamento e acqua sanitaria.

- Corpo ottone stampato

- Pressione max. esercizio: 16 bar

- Temperatura di impiego: 5° ÷ +95°C

Dati tecnici servomotore con relay per comando SPST (ON/OFF):

- Tensione 230 Vac - disponibile versione 24 Vac 50/60 Hz

- Microinterruttori di fine corsa

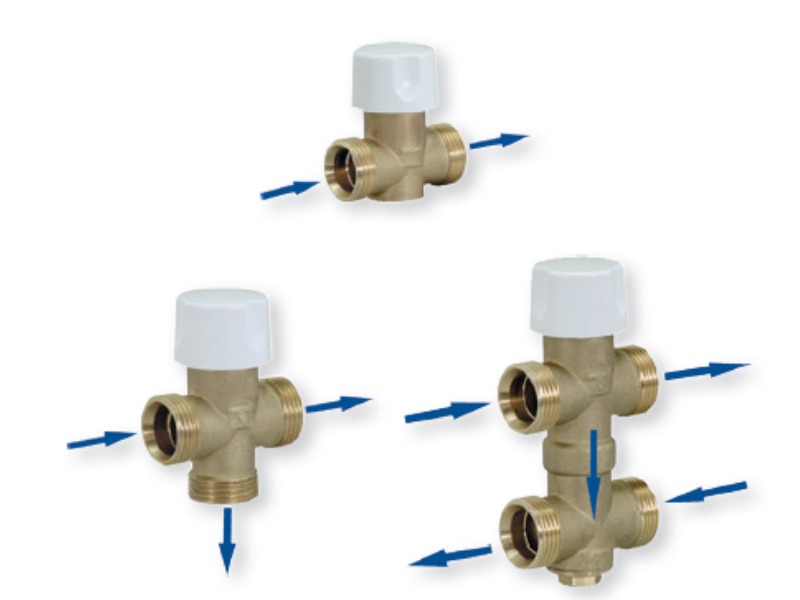

Valvole di zona utilizzate per intercettare o deviare fluidi termovettori su impianti di riscaldamento e raffreddamento.

Caratteristiche principali:

- Ridotte dimensioni di ingombro

- Facilità di installazione

- Corpo in ottone, guarnizione in EPDM, molla in acc. Inox

- Pressione massima di esercizio: 16 bar

- Pressione massima differenziale: 0,8 bar

- Temperatura da 2° a 120° C

Azionamento tramite servocomando termoelettrico cod. 2744.230-2745.230.

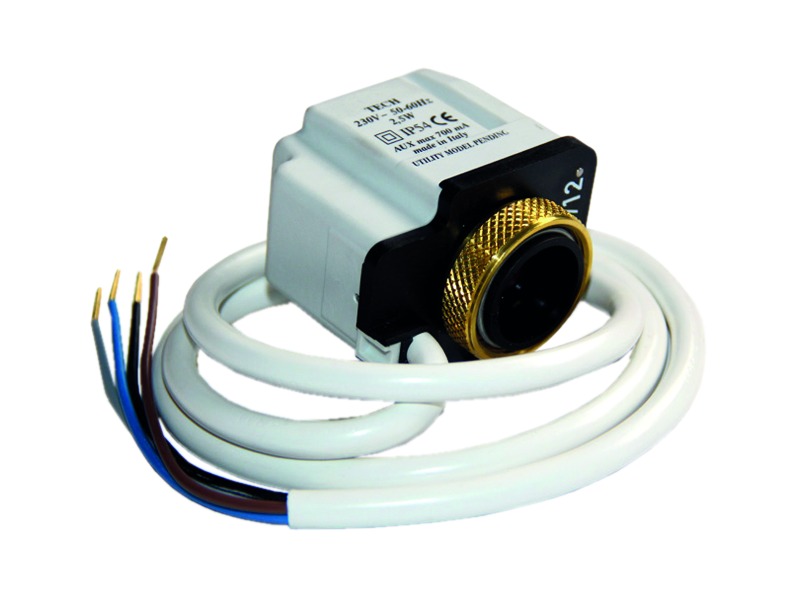

Testina termoelettrica normalmente chiusa per aprire/chiudere in automatico valvole per fan coils e valvole da radiatori e collettori.

Montaggio orizzontale o verticale.

- Attacco testa termostatica: ghiera filettata M30x1.5

- Alimentazione: 230 Vac

- Grado di protezione: IP54

- Classe di protezione: II

- Dimensione altezza: 60 mm

- Corpo: poliammide rinforzato (PA FV30)

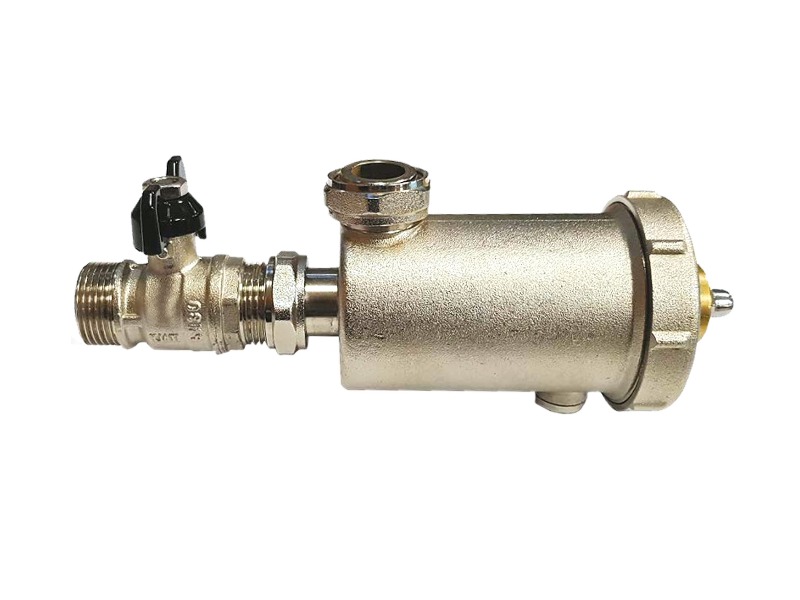

- Valvola, raccordo e tappo in ottone nichelato

- Rete filtrante: acciaio inox AISI 316 - 800 μm

- Guarnizione: Silicone/NBR

- Magnete: NdFeb 14800 Gauss

- Attacchi: 3/4"

- Temperatura di esercizio: 4÷90 °C

- Pressione max. di esercizio: 3 bar

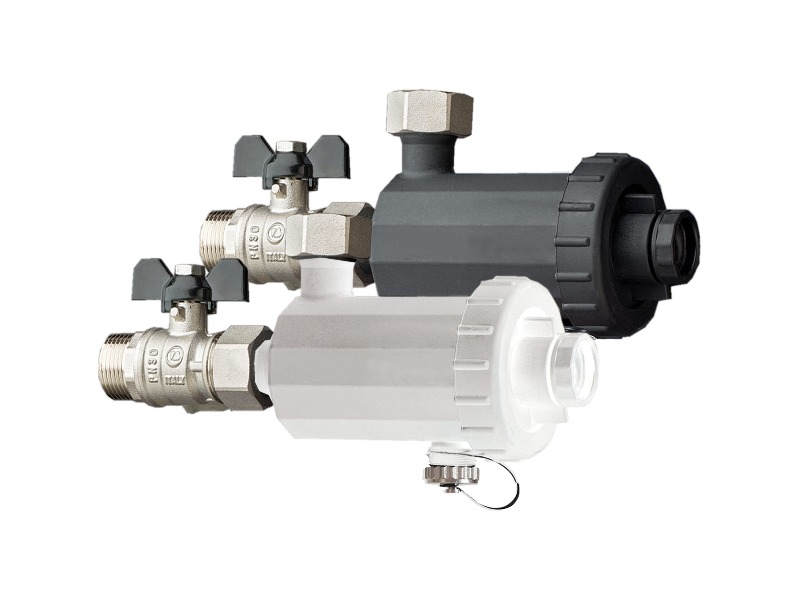

- Corpo, valvola, raccordo e tappo in ottone nichelato

- Guarnizione: Silicone/NBR

- Magnete: NdFeb 14800 Gauss

- Attacchi: 3/4"

- Temperatura di esercizio: 4÷90 °C

- Pressione max. di esercizio: 3 bar

- Rete filtrante: acciaio inox AISI 316

- Doppio grado di filtrazione 800 μm e 300 μm

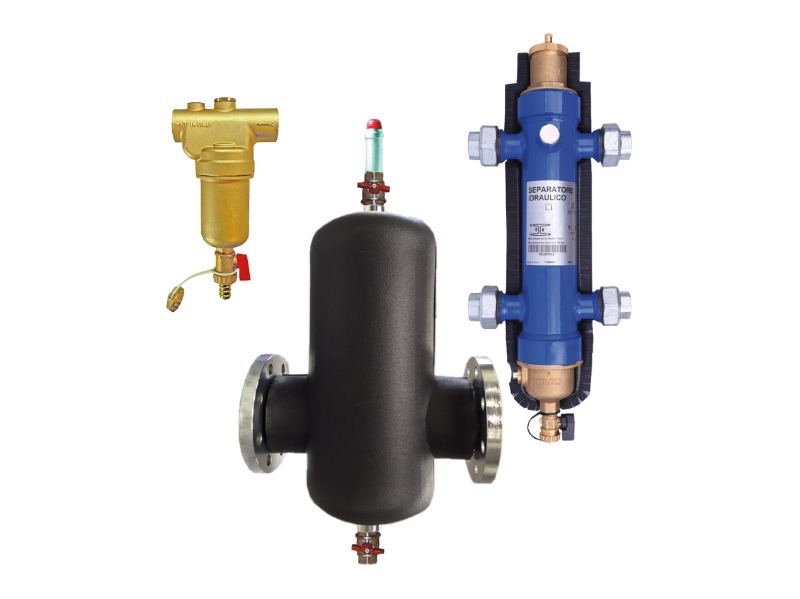

- Defangatori filettati e flangiati

- Disaeratori filettati e flangiati

- Separatori d'aria

- Magneti e coibentazioni

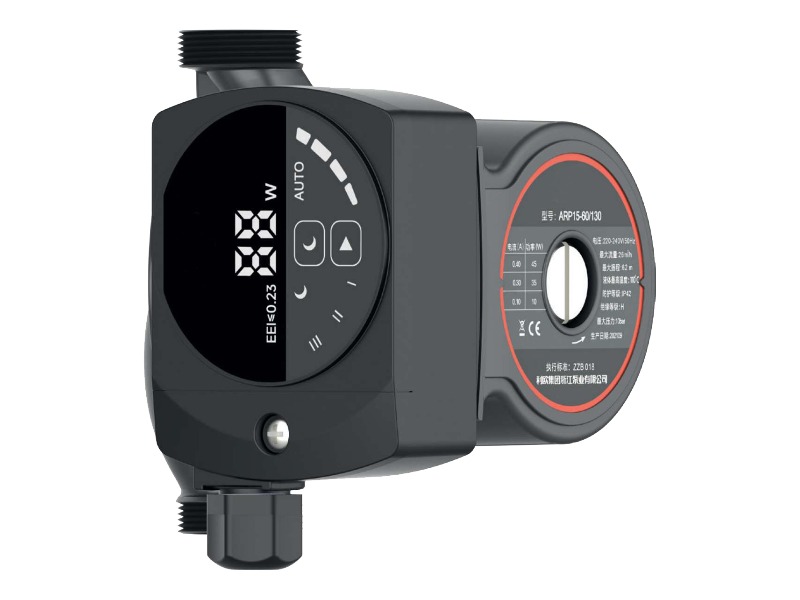

Può essere utilizzato per trasferire acqua pulita o altri liquidi aventi proprietà fisiche e chimiche similari.

POMPA

- Design compatto con unità di controllo integrata

- Corpo pompa in ghisa con trattamento antiruggine

- Girante in Noryl resistente al calore fino a l50°C

- Albero in ceramica d'allumina al 99%

- Temperatura del liquido: da + 2°C a + ll0°C

MOTORE

- Classe di isolamento: H

- Classe di protezione: IP42

- Cuscinetto in ceramica d'allumina al 99%

- Avvolgimento in rame

- Alimentazione l frequenza (V/Hz): 220-240/50 EEI ≤0,23 conformi alla Direttiva Europea

- Corrente: 0,40 A

- Potenza: 45 W
